一、產品概述

CTP400 電源為 FCT 系列電流探頭配置的電源，通過專用的 8pin接口互相連接。CTP400 電源可同時接 4 臺 FCT 系列產品，具有消磁調零功能和電流探頭信號輸出接口，通過面板上的消磁調零按鍵，實現對應通道的電流探頭的消磁調零功能，標準的 BNC 信號輸出接口，可接任何廠家的示波器，功率分析儀等存儲記錄設備。

二、產品說明

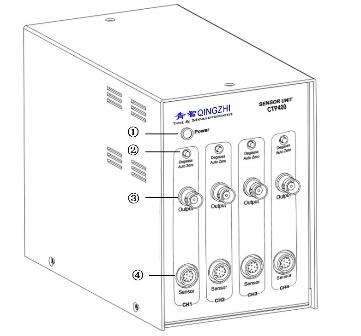

說明

① 電源指示燈：通電指示，綠色。

② 消磁調零按鈕：實現對應通道的電流探頭消磁調零功能。

③ 信號輸出：對應通道的信號輸出，標準的 BNC 接口，連接功率

計，示波器等存儲記錄設備。

④ 傳感器接口：連接 FCT 系列電流探頭，實現電流探頭和探頭電

源的連接。

三、技術指標

四、操作方法

FCT 系列電流探頭連接探頭電源 CTP400。

探頭電源輸出接口通過 BNC 線連接示波器，功率分析儀等終

端設備。

接通探頭電源 CTP400 的電源。

執行消磁調零，可通過探頭上的按鍵實現消磁調零，也可以通

過探頭電源上的按鍵實現。

通過鎖定推桿解除鉗口的鎖定。

通過打開/關閉手柄打開鉗口。

按照電流方向夾入被測導線（如果方向夾反，會導致輸出信號反轉），關閉鉗口。

通過鎖定推桿關閉鉗口。

開始測量。

測量結束后，從導體上拆下本機器。

切斷探頭電源的電源。
