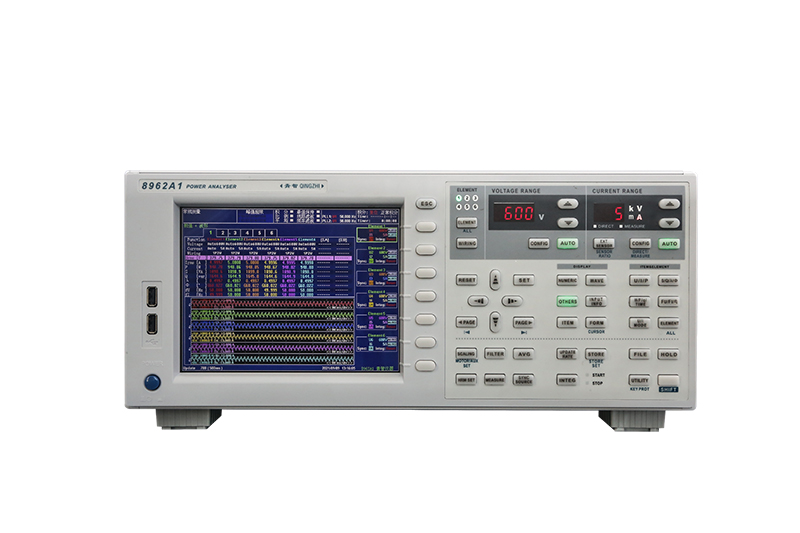

功率分析儀的功能菜單中，有一個“常規分析”功能進入“常規分析”功能之后，就可以點擊界面中的“測量”按鍵，此時儀器，此時儀器界面中的波形會停止刷新。然后通過菜單選擇要查看的波形幀數，屏幕上就會顯示出記錄的波形圖，并且我們可以像操作示波器一樣放大縮小波形圖或?qū)Σㄐ芜M(jìn)行測量分析。

寬幅值范圍

普通傳感器及儀表一般只能在較窄的范圍內保證測量準確度，對于被測信號變化范圍較寬時，通常采用多個傳感器結合換擋開關進行換擋，以拓寬測量范圍。WP3000變頻功率分析儀在一個傳感器在其內部設置8 個檔位，每個檔位只測量在本檔位量程的50%~100%范圍內信號，實現1%~200%額定輸入的范圍內實現高準確度測量。由于采用無縫量程轉換技術，檔位切換時，數據不丟失，可滿足各種寬范圍內的動態測量。

寬相位范圍

以電機及變壓器為例，空載時的功率因數很低，而此時的輸入功率往往就是設備的主要損耗。低功率因數下的高準確度測量，是評價電機、變壓器等高能效產品的重要技術指標。傳感器及儀表的角差指標直接影響功率測量準確度，功率因數越低，同樣的角差對功率測量的準確度影響越大。大多數儀器儀表的功率測量準確級的參比條件是功率因數等于1，不明示測量難度大的低功率因數下的準確度指標。大多數用于變頻電量測量的傳感器，不標稱相位指標，系統的相位誤差不明確，低功率因數時，功率測量準確度處于未知狀態。AnyWay系列變頻電量測量/計量產品，電壓、電流測量具有極小的角差，實現了在0.05~1 功率因數范圍內的高準確度測量。
