功率分析儀和數據采集記錄儀（簡稱數采）是我們電子工程師經常用到的兩款常見設備，這兩款設備都能測電壓電流等模擬量信號，也能采集扭矩轉速信號，也能進行數據分析，很多工程師經?；煜齼烧叩墓δ?，筆者特意做了如下對比，希望對于電子工程師有所幫助。

一、應用領域不同

數據采集儀是對信號記錄進行數字處理并保存的觀測裝置中的一種，采樣速度一般10次/秒（10Hz）或100次/秒（100Hz），與功率分析儀相比，更適用于較慢現象的信號觀測，溫度或氣象觀測、靜態應變觀測為其主要用途，與其他觀測裝置相比，其優點在于低成本的同時能夠輸入超過100個通道的信號。一般數據采集儀可以采集的參數包括：

■直流電壓

■直流電流

■熱電偶

■鉑電阻

■電阻

■濕度

■脈沖

■數字

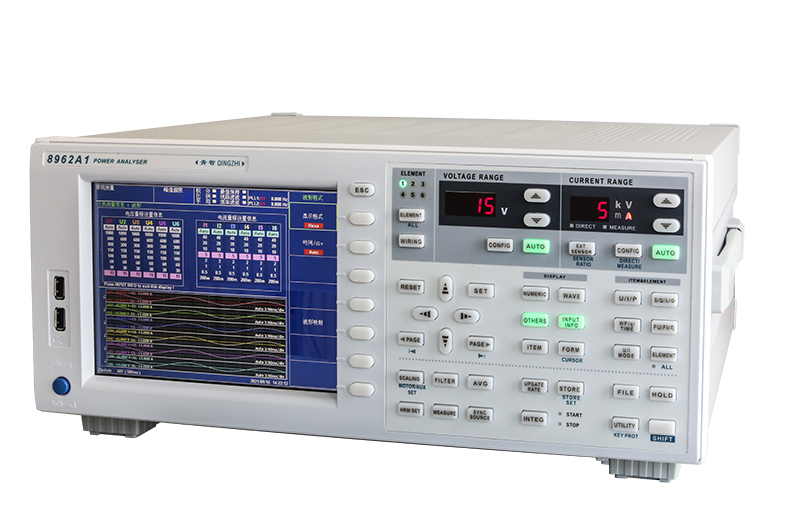

功率分析儀主要用于電參數的采集，帶寬可以到10M，采樣幾M，同時可以采集扭矩轉速信號，關注的是功率相關的參數，包括：

■ 功率因數

■ 有功功率

■ 視在功率

■ 無功功率

■ 頻率

■ 諧波畸變

■ 閃變

■ 扭矩轉速

■ 能量累計

二、多通道采集運算方面的區別

雖然數據采集儀也有多通道的，但是功率分析儀的多通道和數據采集儀有本質區別，功率分析儀的通道一般指的是功率通道，數據采集儀的通道是一路電壓或電流采集通道，由于數采用的探頭精度及各通道延遲時間問題，讓數采去測量一路電壓一路電流，用軟件來計算功率是不合適的，特別是涉及到三相功率的計算，數據采集儀沒辦法保證功率的精度；但是功率分析儀的功率通道可以做到萬分之幾的精度，目前最高端的功率分析儀的功率通道可以做到電壓電流延遲小于3ns（德國高美LMG系列），這樣測PF很小的信號也可以做到高精度。對于三相功率測試或者雙三相電機測試來講，功率分析儀可以同時采集6-7個功率信號做到很高的精度，數據采集儀可以做到更多通道，但是功率精度無法溯源。

三、能量累計、CE諧波功能

功率分析儀可以把采集的功率信號通過時間積分來統計能耗，另外如果要測CE諧波閃爍，高端的功率分析儀是可以按照CE標準要求來搭建諧波閃爍測試平臺，數采無法做到。

總之，數采和功率分析儀適用于不同的測試領域，各有所長，數采更適合測十幾個上百個溫度或其他信號，如果單獨測一路電壓或電流，在某些方面他們有共性，但是本質上還是兩種相差很多的設備，建議針對不同應用選擇合適產品。
