前言：

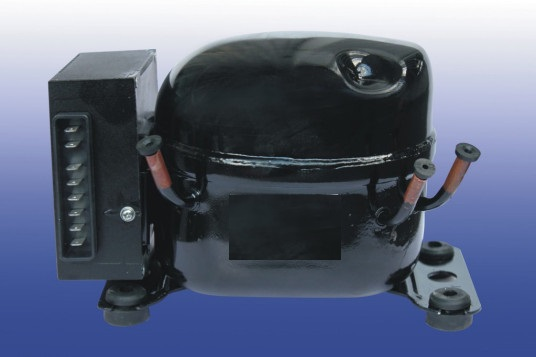

變頻壓縮機，是指相對轉速恒定的壓縮機而言，通過一種控制方式或手段使其轉速在一定范圍內連續調節，能連續改變輸出能量的壓縮機。變頻壓縮機可以分為兩部分，一部分是變頻控制器，就是我們常說的變頻器；另一部分是壓縮機。變頻控制器的原理是將電網中的交流電轉換成方波脈沖輸出。通過調節方波脈沖的頻率（即調節占空比），就可以控制驅動壓縮機的電機轉速。頻率越高，轉速也越高。

變頻空調的核心是變頻器。變頻器是20世紀80年代問世的一種高新技術，它通過對電流的轉換來實現電動機運轉頻率的自動調節，把50Hz的固定電網頻率改為30—130Hz的變化頻率；同時，還使電源電壓范圍達到142—270V，徹底解決了由于電網電壓不穩而造成空調器不能工作的難題。

試驗用具：

青智8962A1功率分析儀；

某款單相交流市電驅動的三相變頻壓縮機及控制器；

函數信號發生器；

原理與要求：

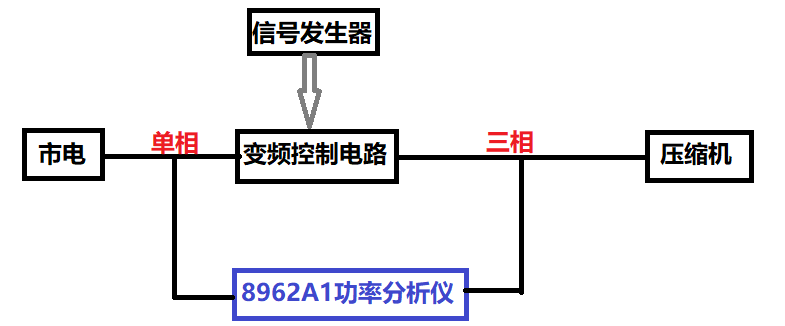

該實驗所用產品，為一款單相變?nèi)嗟淖冾l壓縮機。首先將控制器接入220V，50Hz市電電源，通過函數信號發生器提供不同伏值、頻率的調制信號，從而測試后端變頻壓縮機在啟動、穩定狀態下的電壓、電流、功率、頻率、諧波等數據及波形變化情況，同時測試控制器的轉換效率變化情況。

特征展示：

1、實時穩態數據顯示及數據存儲；

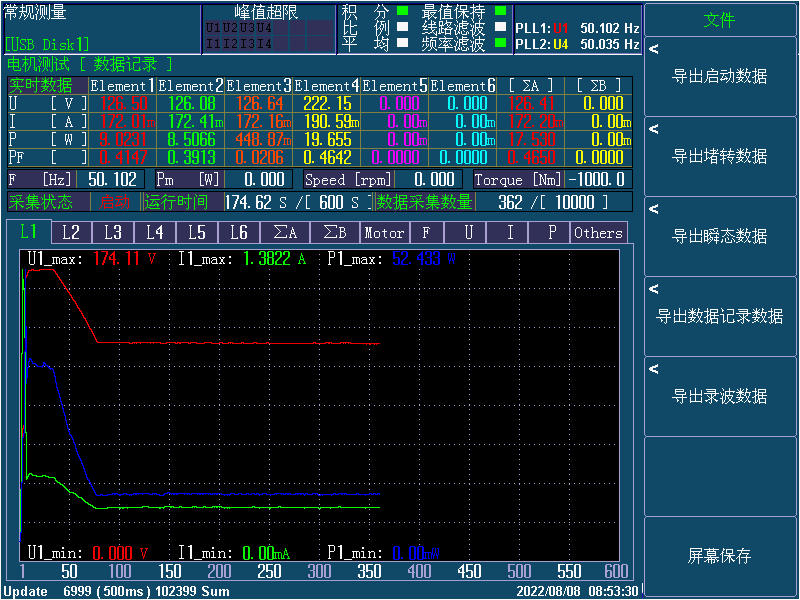

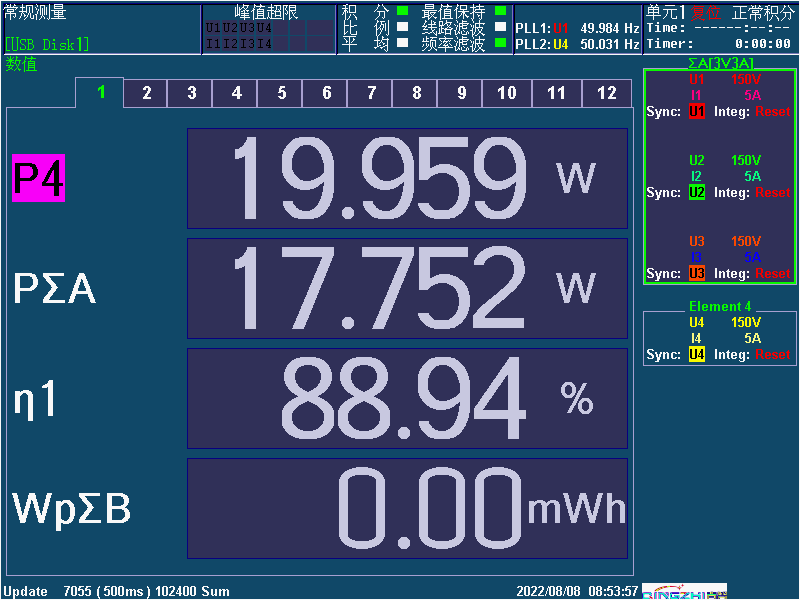

8962A1高精度功率分析儀，可提供1-6組輸入模塊，可同時實現對輸入和輸出的實時測量，從而可以準確的測試出控制電路的轉換效率和穩態的電壓、電流、功率等數據。此外，顯示項目、參數數量可以隨意設置并修改，極大的提高了對數據觀察、讀取的便利性。

8962A1可以完成對實時數據曲線的準確繪制，并且可以打開數據記錄功能，將所測試數據進行記錄，并以表格文件形式轉存到U盤，便于備份查看、分析。

2、捕捉實際電壓、電流波形；

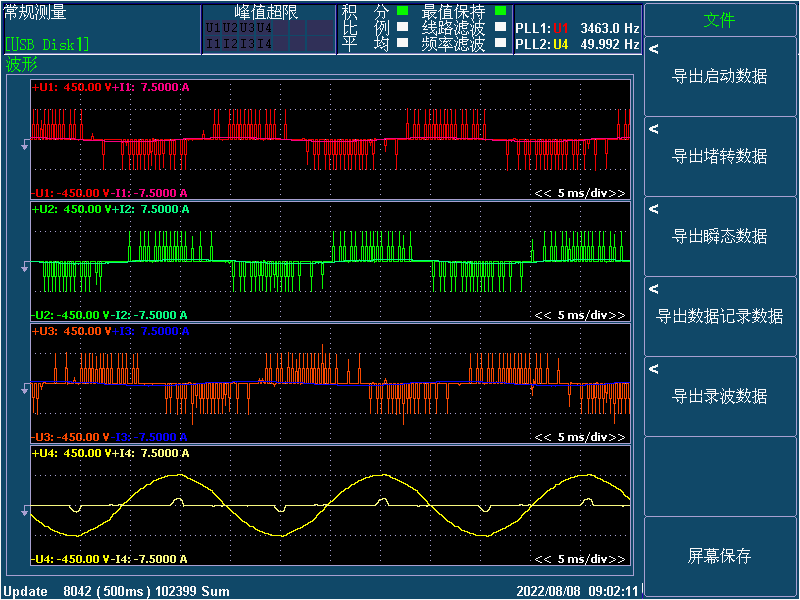

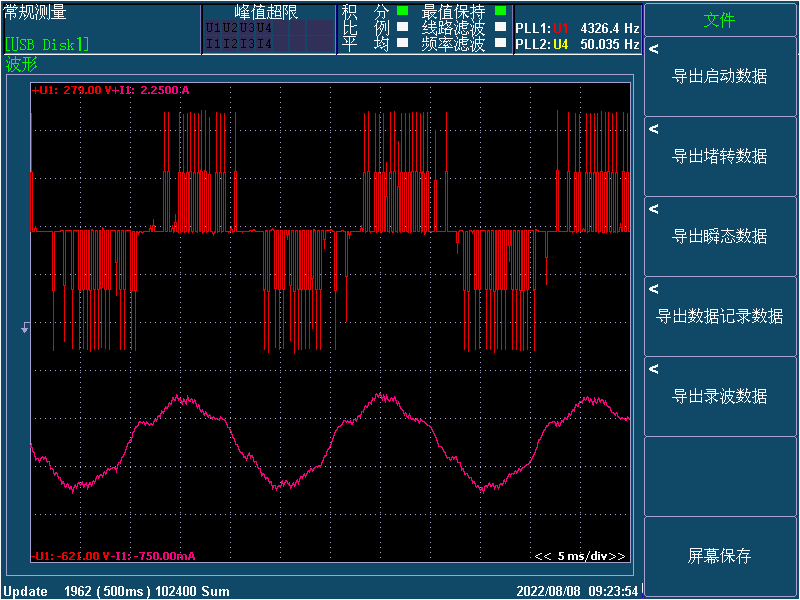

8962A1具有采集速率高、帶寬范圍大的有點，在瞬態測試功能中，可以實現對測試線路中電壓、電流的波形精確的記錄和顯示，并支持區間放大查看、多線路、電壓電流曲線剝離顯示，并且支持通過設置，同屏多參數、曲線復合顯示，便于準確查看所需的波形區間。

3、分析電壓、電流諧波數據；

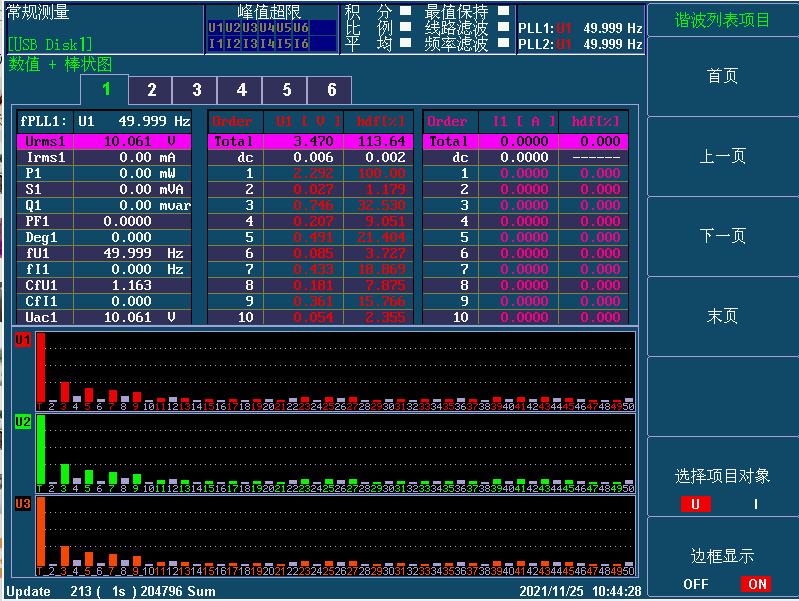

8962A1可以實現1-500次諧波測試，支持基波范圍10Hz-10kHz，通過諧波測量功能，不僅可以測量電壓、電流的諧波成分，還可以計算電壓和電流的諧波失真因數。并有多種組合顯示方式能同時顯示各次諧波含量，用戶可在菜單中打開查看任一次諧波數值的功能，通過此功能，用戶可以查看每一次諧波的數值。

4、捕捉啟動過程中的電流突變數據；

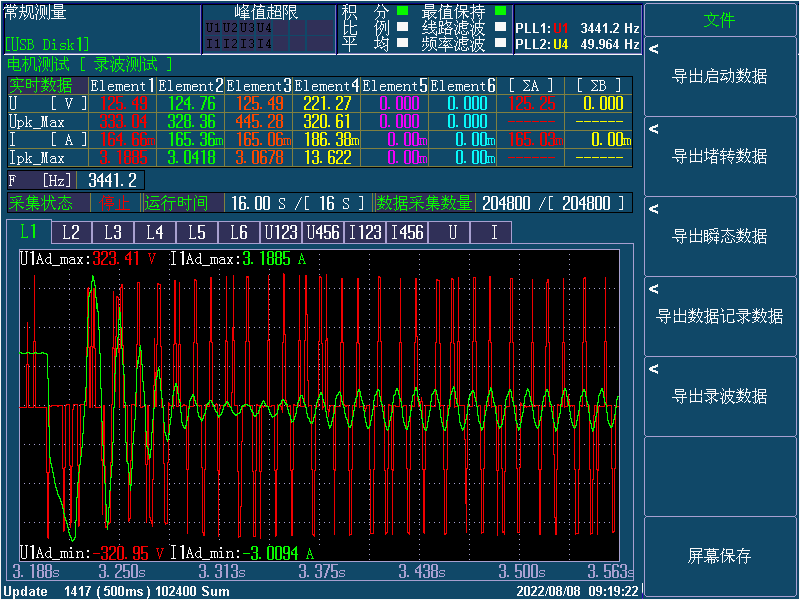

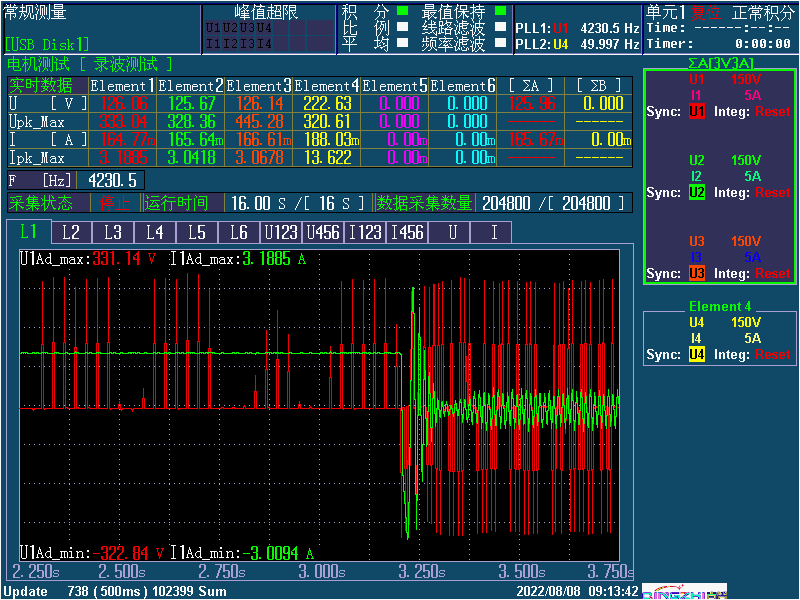

8962A1加入了電機啟動堵轉測試選項，最快每周期記錄一次數據（針對交流可以測到頻率的信號）或每單次測量超時時間記錄一次數據(針對直流、脈動直流等測不到頻率的信號)。并且可開啟錄波功能，根據實際需求，設置不同的才速度，實現對瞬間過程的波形變化精確捕捉、分析和導出，從而助力對電機性能的準確分析和檢測。
